Holosun K-series footprint стандарт

Holosun K-series footprint standard

Кои колиматори ще можете да монтирате на същия монтаж като моделите Holosun K-series? Ще можете ли да монтирате Trijicon RMR на същата плочка като оптики K-series? В тази статия разглеждаме пълната съвместимост на Holosun K-series footprint.

Обяснение на съвместимостта на footprint

Какво означава „footprint на колиматор“? Терминът footprint се отнася до структурата на гнездата и отворите за винтове в основата на оптичното устройство.

И какво означава, ако footprint-ите са съвместими?

Всеки оптически мерник има някаква основа за монтаж. Основата се състои от щифтове на различни позиции и отвори за винтове, използвани за фиксиране на мерника към адаптерната плочка или монтажа. Ако два мерника използват една и съща основа за монтаж, казваме, че споделят един и същ footprint.

В тази статия показваме кои мерни прибори тип колиматор споделят един и същ footprint.

Holosun K-series footprint модел

K-series footprint на колиматорите е модификация на стандарта Shield RMSc. В сравнение със стандарта Shield, K-series няма гнезда в задната част на устройството, а също така и предните гнезда са малко по-плитки. Това означава, че за да напаснете колиматора към стандарта Shield, ще трябва да отрежете задните щифтове и да скъсите предните щифтове.

Тази модификация обаче носи и други рискове - може да повредите монтажа. Освен това ще загубите гаранцията за такъв монтаж поради модификацията. Поради  тази причина разглеждаме K-series footprint като отделен стандарт за монтаж вместо стандарта Shield RMSc.

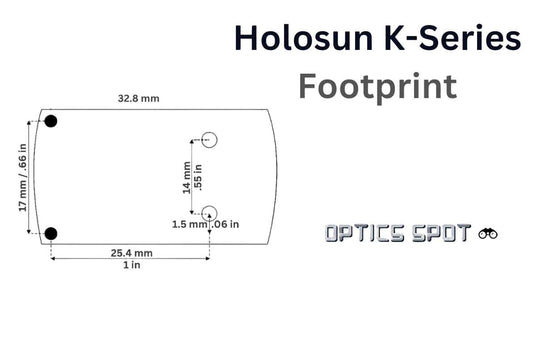

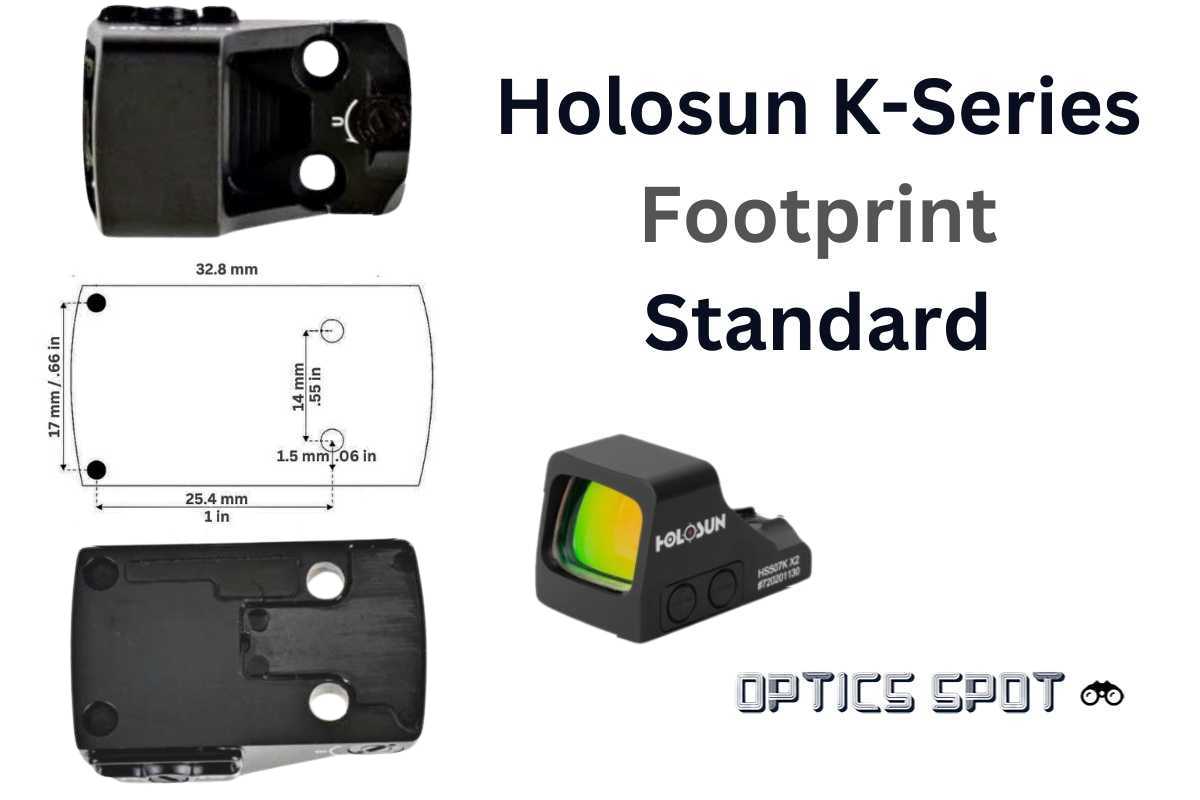

Шаблонът Holosun K-series се състои от два гнезда в предните ъгли в предната част на мерника и от два отвора за винтове в задната част на мерника.

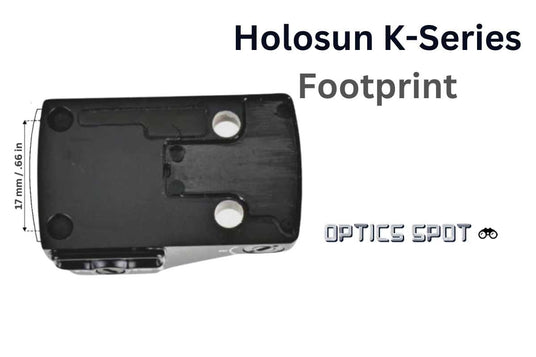

Предните гнезда са на разстояние 17 mm / 0.66 inches едно от друго. Позицията на тези две гнезда съответства на позицията на щифтовете, които се намират на монтажната повърхност на всеки монтаж за този стандарт.

Отворите за винтове са разположени в задната част на оптичното устройство. Те служат за фиксиране на мерника към монтажите. Тези два отвора за винтове са на разстояние 14 mm / 0.55 inches един от друг.

Винтовете, които трябва да се използват за тези отвори, винаги са включени в комплекта с мерника.

Съвместими колиматори

Holosun K-series footprint се използва само при още няколко модела от производството на Holosun.

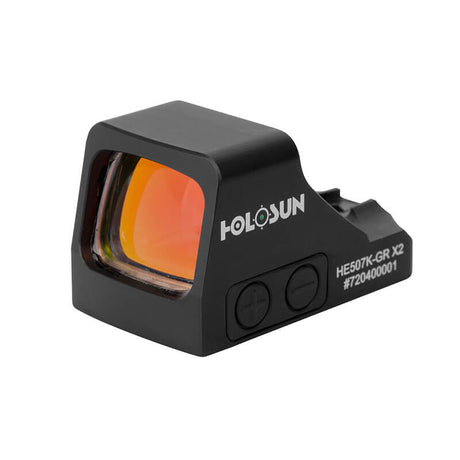

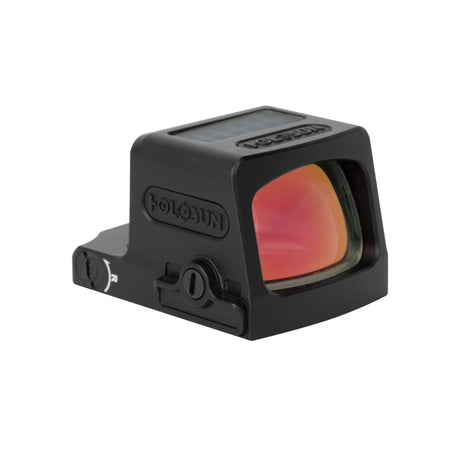

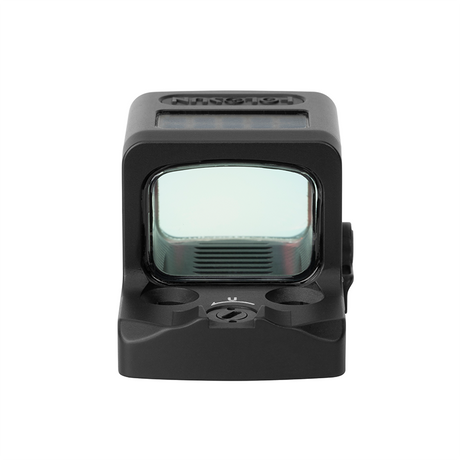

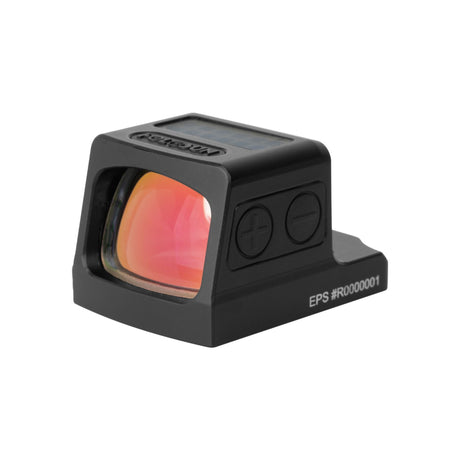

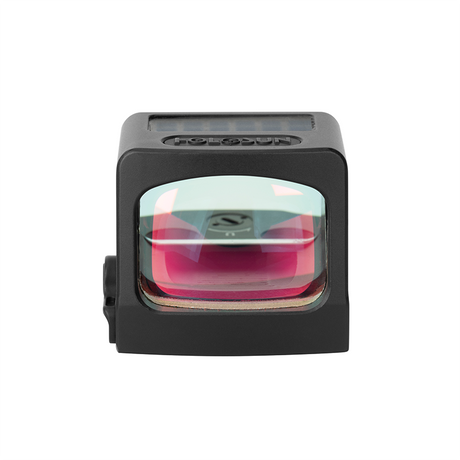

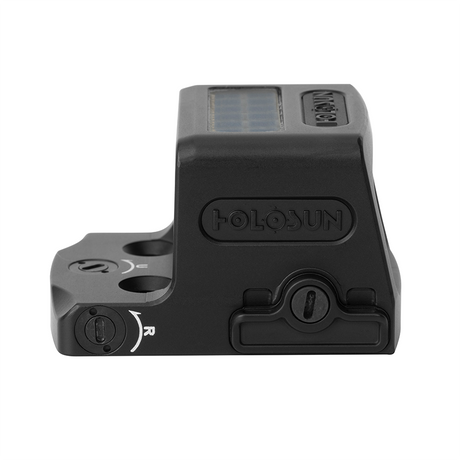

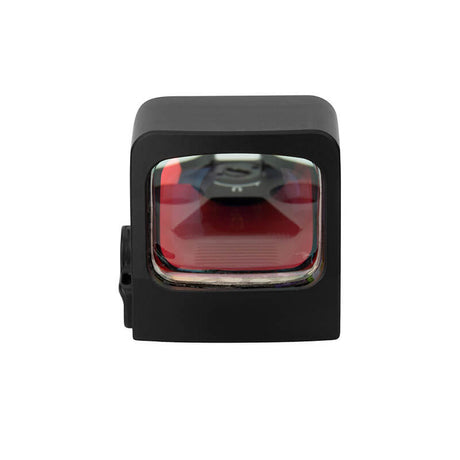

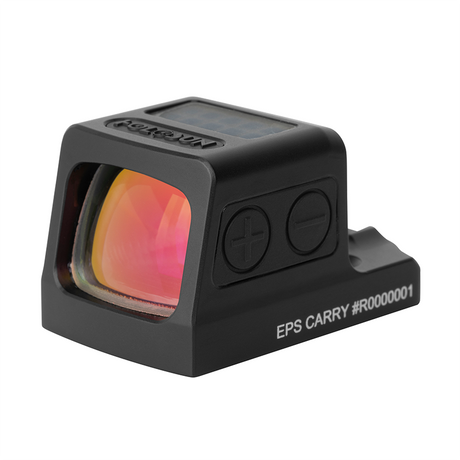

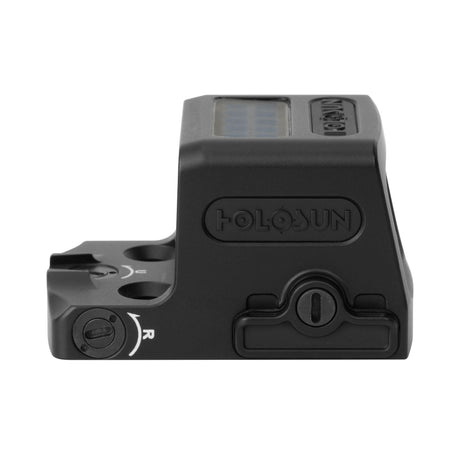

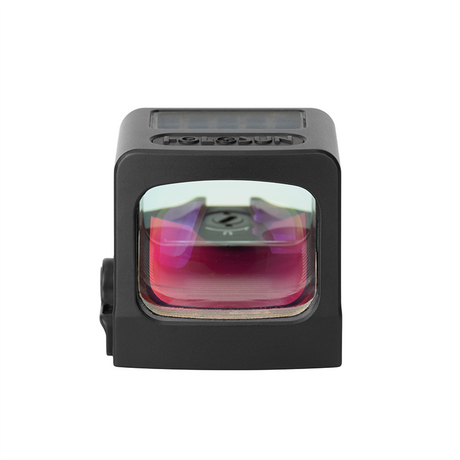

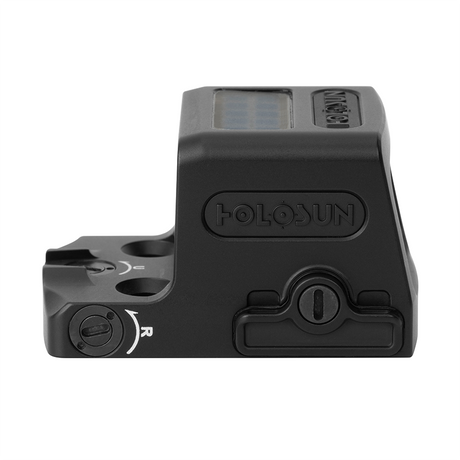

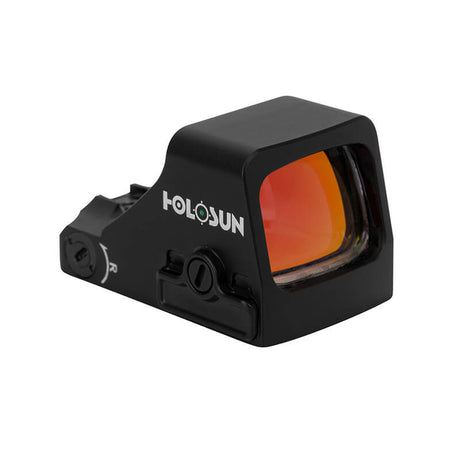

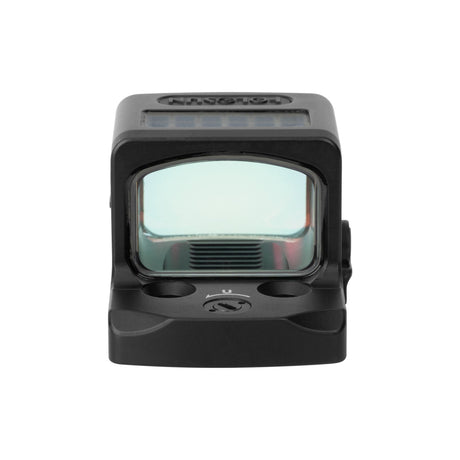

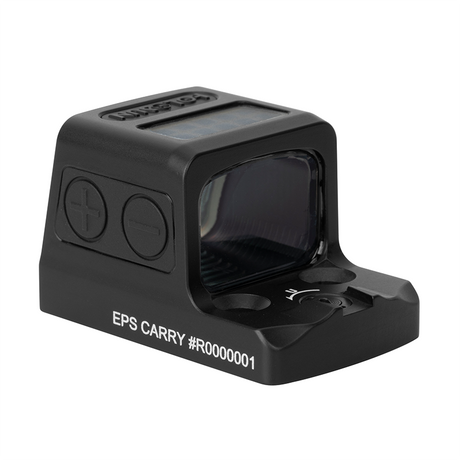

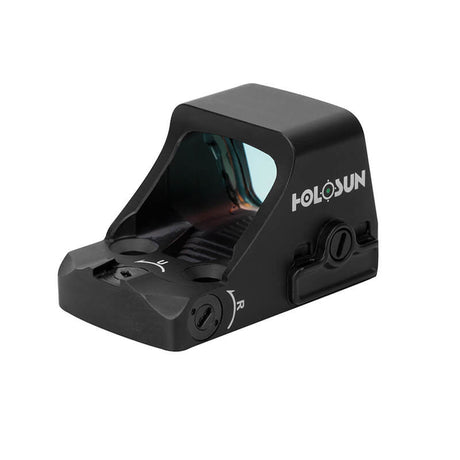

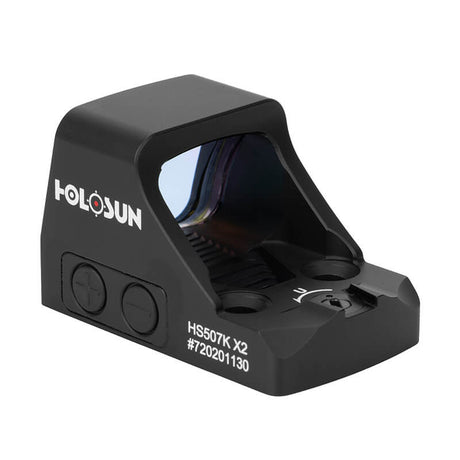

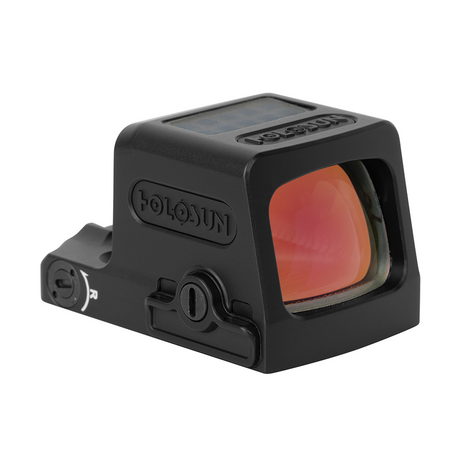

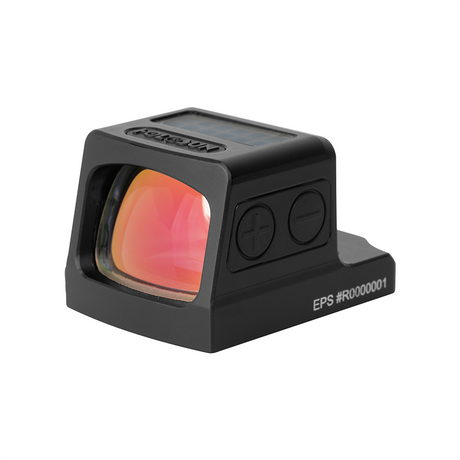

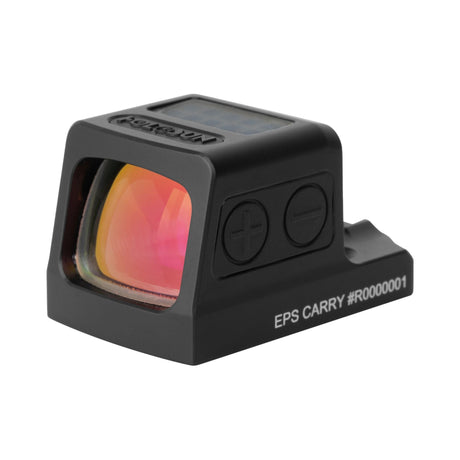

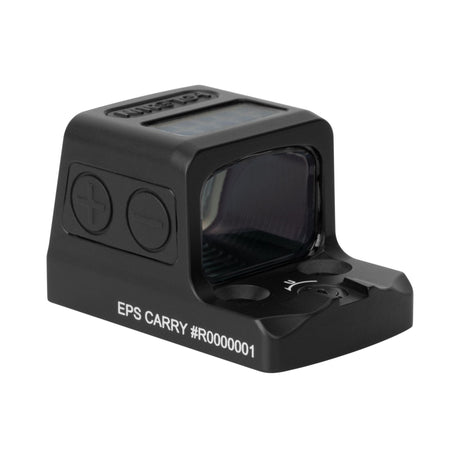

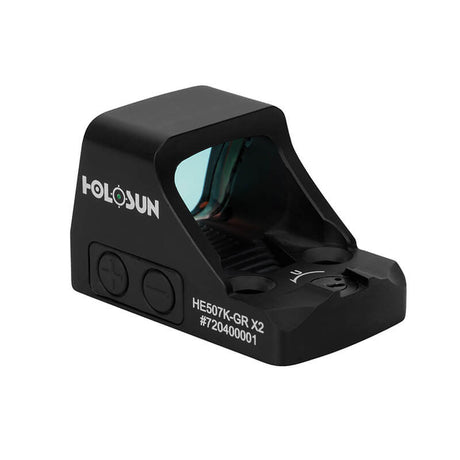

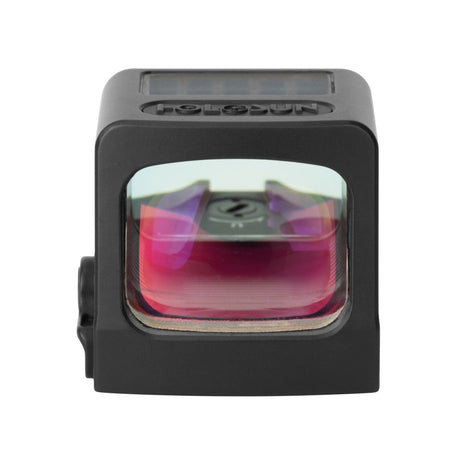

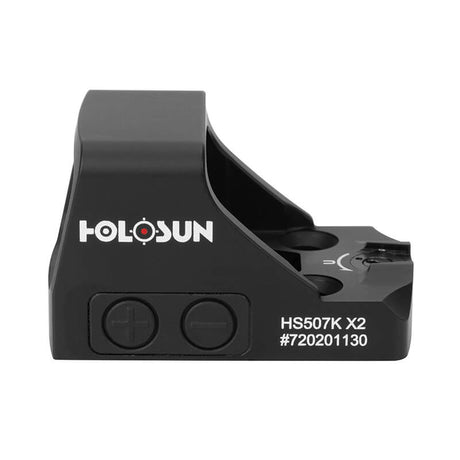

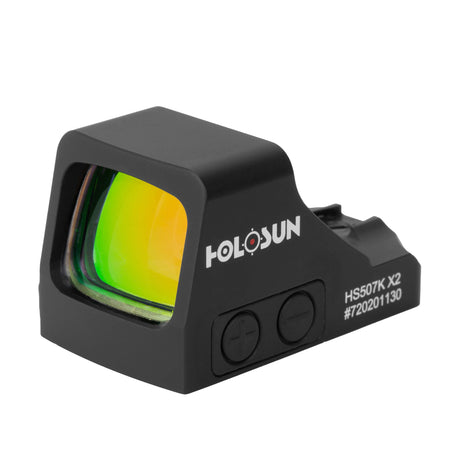

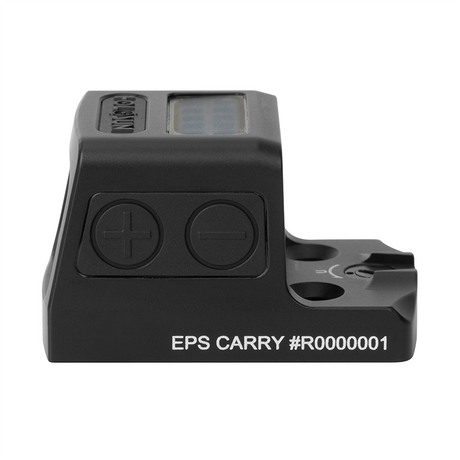

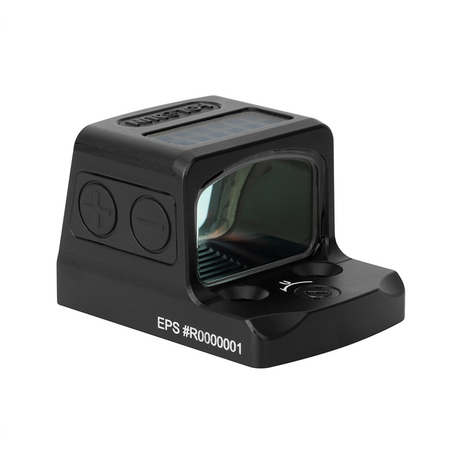

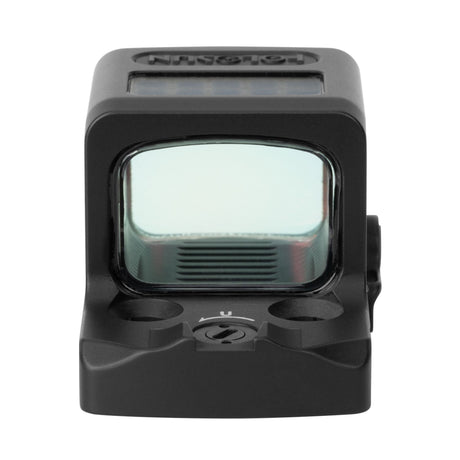

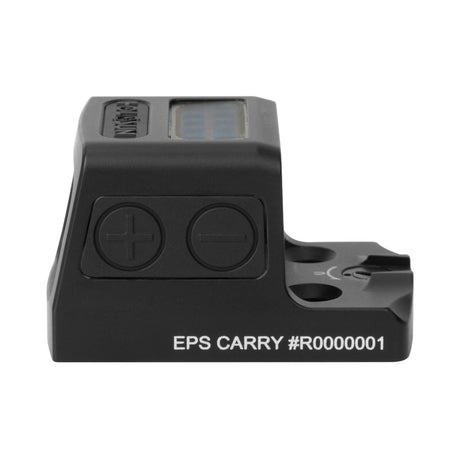

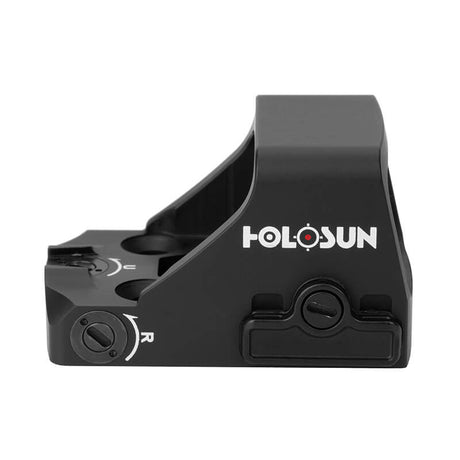

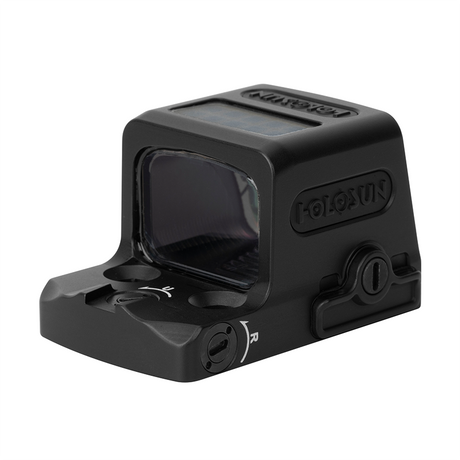

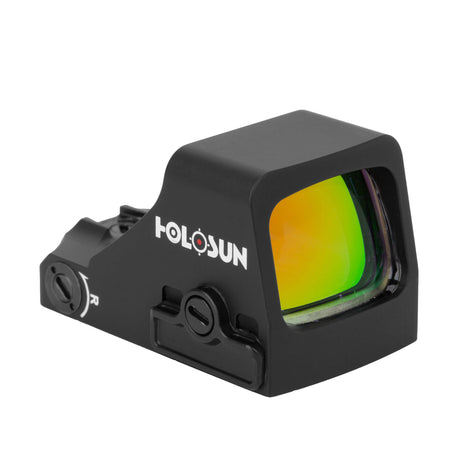

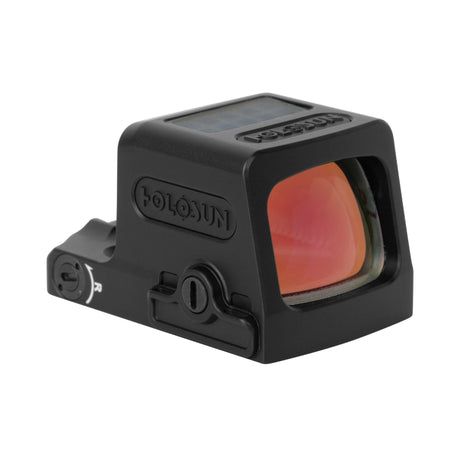

По-долу можете да намерите пълен списък с колиматорни мерници, които ще работят с K-series red dot footprint.

Holosun K-serie standard

Holosun

Колиматори с Holosun K-serie footprint

Виж всички

Как да монтирате колиматор с Holosun K-series footprint

Зависи на какво устройство искате да го монтирате.

  • Ще го инсталирате на picatinny mount? Тоест на оръжие, оборудвано с Picatinny релса? Тогава трябва да търсите picatinny mount с Holosun K-series footprint.
  • Или ще го монтирате на пистолет? И пистолетът ще бъде Optics Ready (със затвор на пистолета, подготвен за колиматор). Тогава трябва да търсите монтаж за колиматор с Holosun K-series footprint.
  • Или ще бъде стандартен пистолет без такъв изрез? Тогава трябва да търсите адаптерна плочка с Holosun K-series footprint.

Други стандарти за footprint

Съществуват много различни основи за колиматорни мерници, но другите най-разпространени са следните:
