Shield RMSc footprint стандарт

Shield RMSc footprint standard

Кои колиматори ще можете да монтирате на ,монтаж с RMSc или Shield RMSc footprint? Ще можете ли да инсталирате Sig Sauer Romeo Zero на същата плочка като Shield RMSc? В тази статия разглеждаме пълната съвместимост на Shield RMSc footprint.

Обяснение на съвместимостта на footprint

Какво означава "footprint"? Терминът footprint се отнася до структурата на гнездата и отворите за винтове в основата на оптичното устройство.

И какво означава, ако footprint-ите са съвместими?

Всеки оптичен мерник има някаква основа за монтаж. Основата се състои от щифтове на различни позиции и отвори за винтове, използвани за фиксиране на мерника към монтажите. Ако два мерника използват една и съща основа за монтаж, казваме, че споделят един и същ footprint.

В тази статия показваме кои колиматори споделят един и същ footprint.

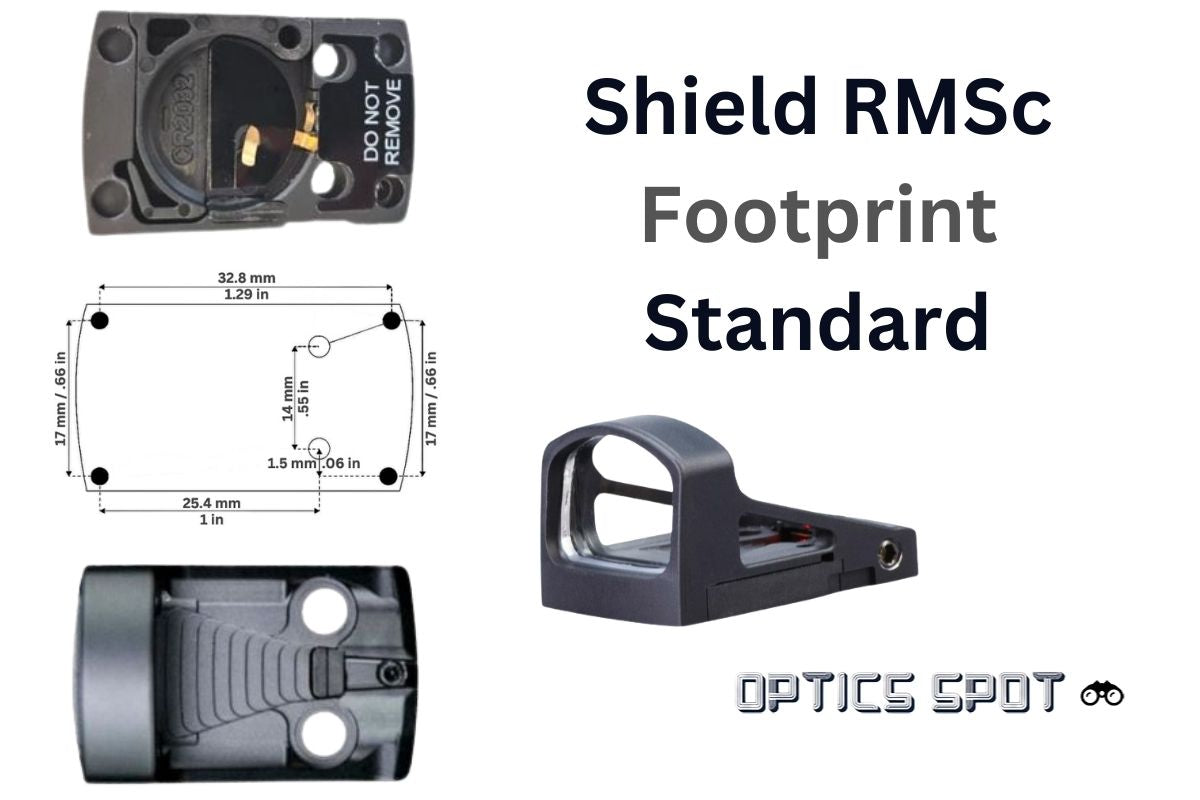

Shield RMSc footprint схема

Shield RMSc footprint се състои от четири гнезда в ъглите на мерника и два отвора за винтове в задната част на мерника.

Предните, както и задните гнезда, са на разстояние 17mm / 0.66 inches едно от друго. Разстоянието от задните гнезда до предните гнезда е 32,8mm / 1.29 inches. Позицията на тези четири гнезда съответства на позицията на щифтовете, които се намират върху монтажната повърхност на всеки монтаж за този стандарт.

Отворите за винтове са разположени в задната част на оптичното устройство. Те служат за фиксиране на мерника към монтажите. Тези два отвора за винтове са на разстояние 14mm / 0.55 inches един от друг.

Винтовете, които трябва да се използват за тези отвори, винаги са включени в комплекта с мерника.

Share information about your store with your customers. Describe a product, share announcements, or welcome customers to your store.

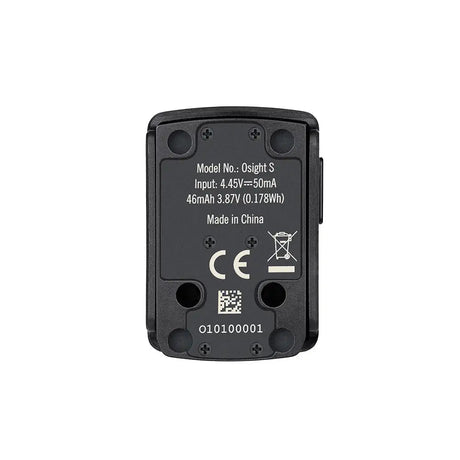

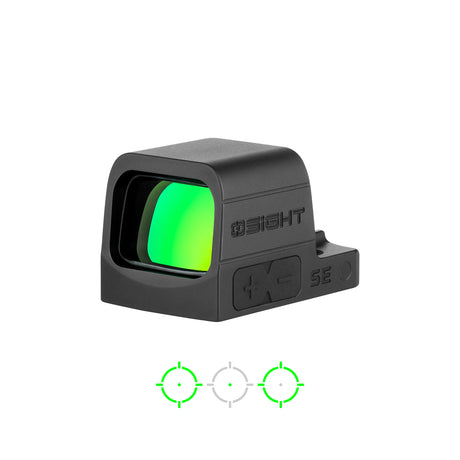

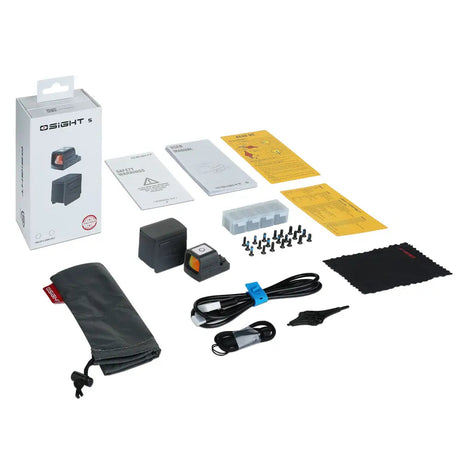

Колиматори с Shield RMSc footprint

Виж всички

Как да монтирате колиматор с Shield RMSc footprint

Зависи на какво устройство искате да го монтирате.

Други стандарти за footprint

Съществуват много различни бази за колиматорни мерни прибори, но другите най-разпространени са следните:
