Адаптерни плочки

Тази колекция съдържа адаптерни плочки, наричани още адаптерни плочки, за пистолети със заводски изрязан отвор за оптика. Марките наричат този изрез Optics Ready, OR, MOS, OSP или RDO. Плочката свързва изреза за оптика на вашия пистолет с footprint на вашия колиматор. Без плочка в изреза за оптика може да се монтира само колиматор за директен монтаж. Ако вашият пистолет няма изрез за оптика, вместо това ви е необходим монтаж за колиматор. Вижте Монтажи за колиматор.

Как работи адаптерната плочка

Пистолет Optics Ready излиза от завода с покриваща плочка в изреза за оптика. Премахвате това покритие и монтирате адаптерната плочка на негово място. Плочката се фиксира към затвора с винтове. След това колиматорът се завинтва към плочката. Работата не изисква фрезоване и можете да я извършите сами. Препоръчва се фиксатор за резби върху винтовете. За CZ Optics Ready plates препоръчителният момент на затягане на винтовете на плочката е 1.3 Nm.

Всяка плочка има две страни, които и двете трябва да съвпадат. Долната страна трябва да пасва на изреза за оптика на вашия модел пистолет. Горната страна трябва да пасва на footprint на вашия колиматор. Избирате плочката и по двете.

Стъпка 1: изрезът за оптика на вашия пистолет

Изрезът за оптика се различава между марки, модели и дори години на производство. Няколко примера от тази колекция:

• Walther PDP: PDP 1.0 (произвеждан до 2022 г.) и PDP 2.0 (от 2022 г.) изискват различни плочки. Можете да ги различите по повърхността под капака Optics Ready. Всяка продуктова страница показва снимка за сравнение.
• Sig P320: плочките са подредени според изреза на затвора. Има плочки за затвори с Pro Cut и за затвори с Pro Cut и RMR отвори. Други плочки пасват на затвори със сваляем мерник. P320 XFive, произведен от 2014 до 2018 г., има свои собствени плочки.
• Glock MOS: плочките пасват на моделите MOS като Glock 17, 19, 26 и 34 MOS. Glock 43X MOS и 48 MOS, както и моделите Gen 6 MOS, имат свои собствени плочки.
• CZ: Shadow 2 Optics Ready и P-10 Optics Ready използват различни плочки. CZ също така произвежда заводски плочки и за двата.

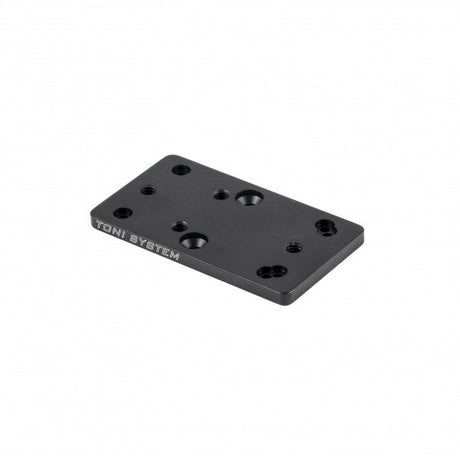

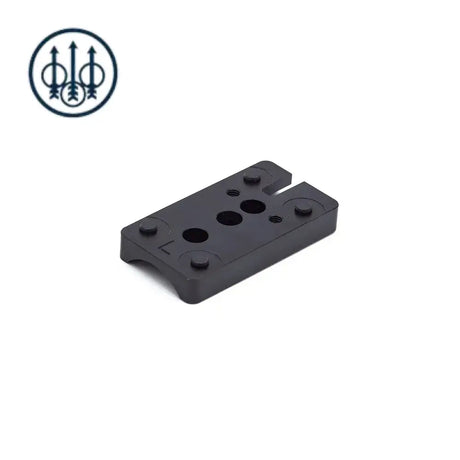

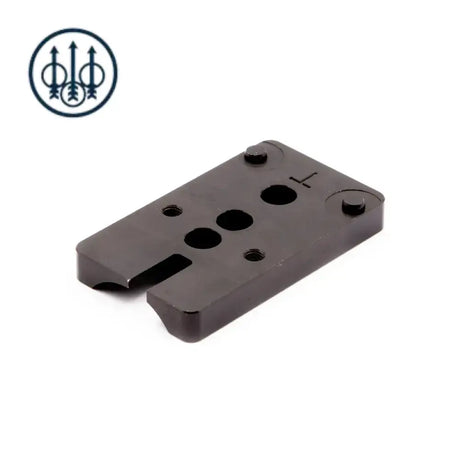

• Beretta: едно семейство плочки пасва на 92X, 92XI, 92 GTS, 92X RDO и M9A4. Друго пасва на APX A1 и APX RDO.

Стъпка 2: footprint на вашия колиматор

Footprint е схемата на винтовете и формата на основата на колиматор. Заглавието на всяка плочка посочва footprint-ите, които приема. Повечето плочки тук приемат Trijicon RMR, Shield RMSc, Docter, Leupold DPP, Holosun K-series или Aimpoint Acro. По-малки групи приемат C-More RTS, Holosun 509T, Vortex Razor, Meopta Meored, Holosun EPS или Sig Romeo1.

Някои плочки приемат няколко footprint-а. Техните заглавия използват буква за тип и списък в скоби. Пример е "type C [RMR, RTS & Docter footprint]". Буквите не са еднакви при различните производители. Винаги четете списъка с footprint-и в скобите. За да разгледате плочки по footprint, вижте Адаптерни плочки по footprint.

Плочки с интегриран мерник

Някои плочки имат вграден мерник зад колиматора. Мерникът ви позволява co-witness, така че все още можете да се прицелвате с механични мерни прибори, ако колиматорът откаже. Такива плочки се предлагат за CZ Shadow 2 Optics Ready, Dan Wesson DWX и Sig P320, наред с други.

Колиматори за директен монтаж: не е нужна плочка

Някои колиматори са направени да пасват директно на конкретен изрез за оптика. Те се монтират в изреза за оптика без никаква адаптерна плочка. Примери са моделите Holosun SCS за CZ P-10, HK VP9, Walther PDP 2.0 и Glock MOS. Вижте Колиматори с директен монтажен footprint.

Адаптерни плочки по марка пистолет

Плочките са сортирани по марка пистолет, а след това по модел:

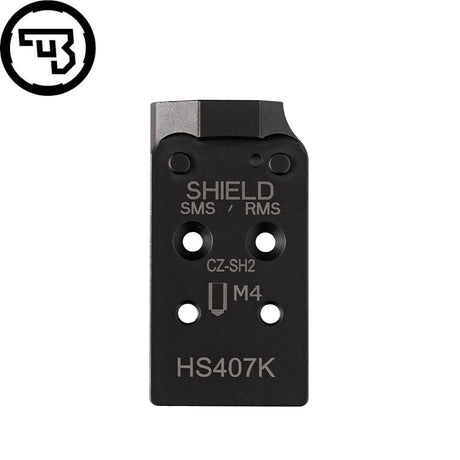

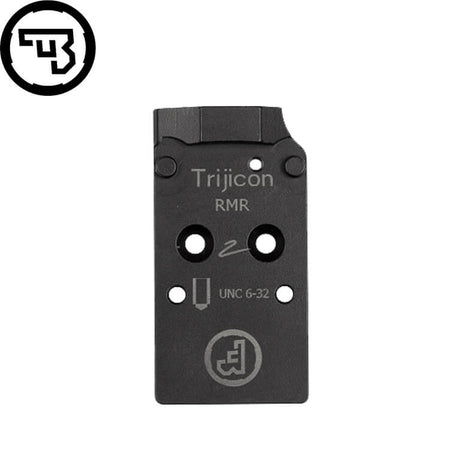

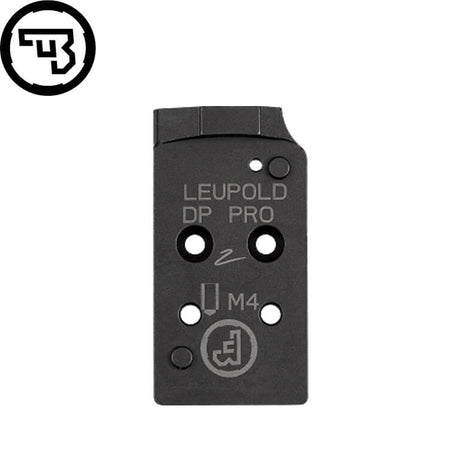

• Адаптерни плочки за модели CZ: Shadow 2 Optics Ready, Shadow 2 Compact, Shadow 2 Orange OR и фамилията P-10 Optics Ready.

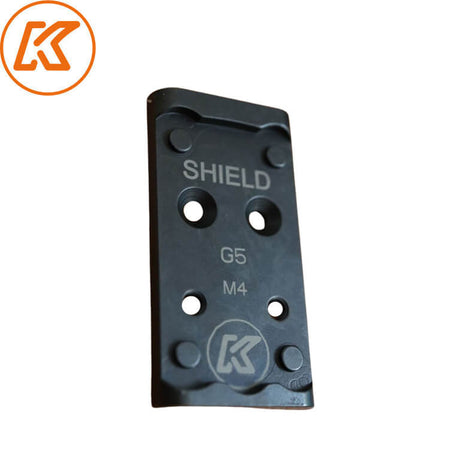

• Адаптерни плочки за модели Glock: Glock 17, 19, 26 и 34 MOS, Glock 43X и 48 MOS, Gen 6 MOS и други модели MOS.
• Адаптерни плочки за модели Walther: PDP 1.0 и 2.0 във всички серии, Q4 SF OR и Q5 Match SF.
• Адаптерни плочки за модели Beretta: фамилията 92X, M9A4, APX A1 и APX RDO, 80X Cheetah.
• Адаптерни плочки за модели Sig: P320 според изреза на затвора, P365, P365 X и P365 XL.

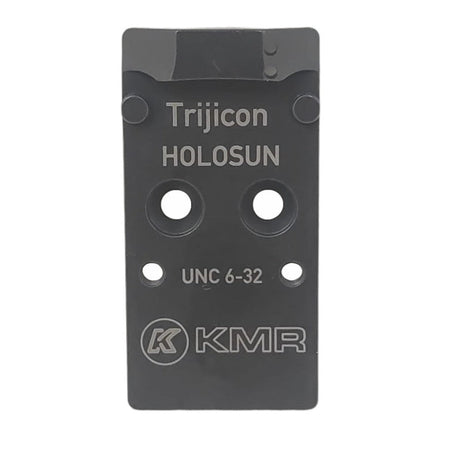

• Адаптерни плочки за модели KMR: KMR L-02, W-02 и S-02 Optics Ready.
• Адаптерни плочки за модели HK и Адаптерни плочки за модели Springfield: HK VP9 OR и SFP9 OR, Springfield XD OSP, XDM OSP, Hellcat, Echelon и 1911 DS Prodigy.

По-малки серии обхващат и други марки:

• Адаптерни плочки за модели Canik: METE, TP9 Elite Combat, TP9 SFx и TP9 SFx Rival.
• Адаптерни плочки за модели Dan Wesson: DWX Optics Ready, включително плочки с интегриран мерник.
• Адаптерни плочки за модели Phoenix: Predator, Redback Gen2, Drake и Fusion. Phoenix произвежда тези плочки самостоятелно в Швейцария.
• Адаптерни плочки за модели Ruger: Ruger 57, Mark III, Mark IV и Max-9.
• Адаптерни плочки за модели Tanfoglio: Stock 2 Optic и Stock 3 Optic. Stock 2 Optic, произведен преди 2022 и след 2022, използва различни плочки.
• Адаптерни плочки за модели HS Produkt: SF19 Optics Ready, XDM OSP, H11 Optics Ready и Echelon.

Производители и материали

Плочките са обработени от стомана или алуминий. 2BME в Полша ги обработва от авиационен алуминий. Toni System в Италия и Outer Impact и EGW в САЩ също използват алуминий. KMR, Evo Arms и CZ в Чехия, Impact Machine в САЩ и Phoenix в Швейцария използват стомана. Фабрични плочки от CZ, Beretta и Walther също са част от асортимента.

Често задавани въпроси

Коя адаптерна плочка ми е необходима?

1. Намерете точния модел и вариант на вашия пистолет, например CZ P-10C Optics Ready или Glock 19 MOS.
2. За Walther PDP или Sig P320 намерете и поколението или изреза на затвора. Продуктовите страници показват как.
3. Намерете footprint на вашия колиматор. Производителят на колиматора го посочва в спецификациите.
4. Отворете колекцията за марката и модела на вашия пистолет. Изберете адаптерната плочка, която посочва footprint на вашия колиматор в заглавието си.

Мога ли сам да монтирам плочката?

Да. Свалете фабричното капаче от изреза за оптика и завийте плочката на неговото място. Не е необходимо фрезоване. Използвайте фиксатор за резби на винтовете. След това завийте колиматора към плочката.

Пистолетът ми няма изрез за оптика. Мога ли да използвам тези плочки?

Не. Адаптерните плочки пасват само на пистолети с фабричен изрез за оптика. За пистолет без изрез за оптика използвайте монтаж за колиматор, който заменя мерника. Вижте Монтажи за колиматор.

Какво ако footprint на моя колиматор не е наличен за моя пистолет?

Проверете адаптерите за footprint. Те преобразуват един footprint в друг, например от Trijicon RMR към Holosun K-series. Вижте Адаптери за footprint.

Включени ли са винтове?

Винтовете обикновено са част от комплекта с плочката. Ако ги загубите или повредите, за някои плочки се предлагат резервни винтове, например за CZ Optics Ready адаптерни плочки.
