Shield стандарт за отпечатък RMSc

18 февруари 2025 г.

Кой колиматори ще можете да монтирате на стойката с RMSc или Shield RMSc отпечатък? Ще можете ли да инсталирате Sig Sauer Romeo Zero на същата плоча като Shield RMSc? В тази статия покриваме пълната съвместимост на Shield RMSc отпечатък.

Обяснение на съвместимостта на отпечатъка

Какво означава "отпечатък"? Терминът отпечатък се отнася до структурата на гнездата и отворите за винтове на основата на оптичното устройство.

И какво означава, ако отпечатъците са съвместими?

Всяка оптична прицелка има някаква основа за монтиране. Основата се състои от щифтове на различни позиции и отвори за винтове, използвани за фиксиране на прицелката към стойките. Ако два мерни прибори използват една и съща основа за монтиране, казваме, че те споделят един и същ отпечатък.

В тази статия показваме кои колиматор мерни прибори споделят един и същ отпечатък.

Shield RMSc отпечатъчен модел

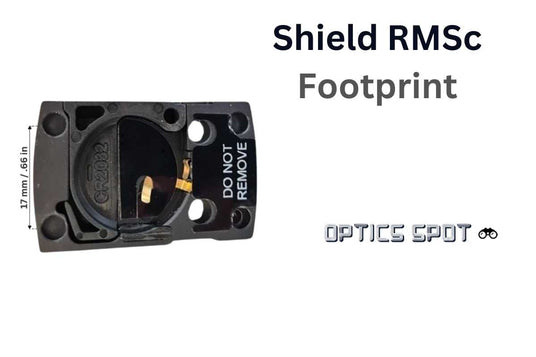

Shield RMSc отпечатък се състои от четири гнезда в ъглите на прицелката и два отвора за винтове в задната част на прицелката.

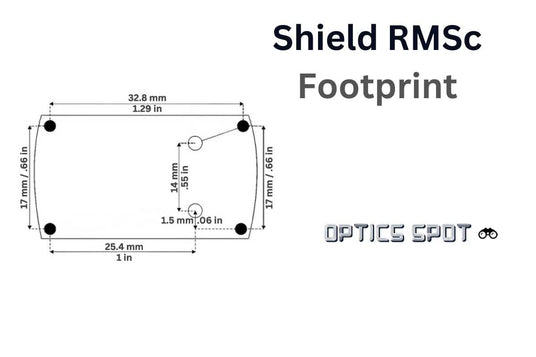

Предните, както и задните гнезда са на разстояние 17 мм / 0.66 инча едно от друго. Разстоянието от задните до предните гнезда е 32,8 мм / 1.29 инча. Позицията на тези четири гнезда съответства на позицията на щифтовете, които са на монтажната повърхност на всяка стойка за този стандарт.

Отворите за винтове са позиционирани в задната част на оптичното устройство. Те служат за фиксиране на прицелката към стойките. Тези два отвора за винтове са на разстояние 14 мм / 0.55 инча един от друг.

Винтовете, които трябва да се използват за тези отвори, винаги са включени в пакета с прицелката.

Съвместими колиматори

RMSc отпечатъкът се споделя от много други производители на пазара.

По-долу можете да намерите пълен списък на колиматор мерни прибори, които ще работят с Shield RMSc отпечатък.

Shield RMSc standard

ADE Advanced Optics RD3-018 Spike,
ADE Advanced Optics RD3-021 Nuwa,
Burris FastFire C,
JPoint MRD,
MECANIK MO1,
Olight Osight K,
Olight Osight S,
Olight Osight SE [RD],
Olight Osight SE 6 MOA [GR],
Riton X3 Tactix PRD,
Shield AMS,
Shield AMSc,
Shield OMSsc,
Shield SMS,
Shield SMS2,
Shield SMSc,
Shield RMS,
Shield RMS2,
Shield RMSc,
Shield RMSsc,
Shield RMSd,
Shield RMSw,
Shield RMSx,
Sig Romeo Zero,
Sig Romeo-X,
Sightmark Mini Shot A-Spec M3,
Swampfox Sentinel 1×16,
UTG OP3 Mini Micro,
Vector Optics Frenzy-S 1x16x22,
Vector Optics Frenzy-S 1x17x24 MIC,
Vector Optics Frenzy-S 1x17x24 SAS,
Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle,
Vector Optics Frenzy-S 1x19x28,
Vortex Defender CCW

Vector Optics Frenzy-S 1x17x24 MOS Multi Reticle колиматор

(1)

€189,00 EUR

В наличност (32 единици)

Вижте детайлите
Vector Optics Frenzy-S 1x17x24 MIC

(2)

€139,00 EUR

В наличност (25 единици)

Вижте детайлите
Sightmark Мини прицел A-Spec M3 Micro Reflex Sight колиматор

€144,99 EUR

В наличност (24 единици)

Вижте детайлите
Vortex Defender обратно на часовниковата стрелка

(2)

€320,00 EUR

Ниска наличност (10 единици)

Вижте детайлите
Olight Osight SE [червено]

(1)

€239,95 EUR

Ниска наличност (19 единици)

Вижте детайлите
Olight Osight S

€299,95 EUR

Ниска наличност (20 единици)

Вижте детайлите
Shield RMSx [Стъкло]

(1)

€516,00 EUR

Ниска наличност (20 единици)

Вижте детайлите
Изчерпано

Vector Optics Frenzy-S 1x17x24 SAS

€159,00 EUR

Вижте детайлите

Как да монтирате колиматор с Shield RMSc отпечатък

Зависи от това какво устройство искате да монтирате.

Ще го инсталирате ли на пикатини стойка? Т.е. оръжие, оборудвано с пикатини релса? Тогава трябва да потърсите пикатини стойка с Shield RMSc отпечатък.
Или ще го монтирате на пистолет? И ще бъде ли пистолетът optics ready (с изрязване на слайда за колиматор). Тогава трябва да потърсите колиматорен монтаж с Shield RMSc отпечатък.
Или ще бъде стандартен пистолет без такова изрязване? Тогава трябва да потърсите оптична плоча с Shield RMSc отпечатък.

Други стандарти за отпечатъци

Съществуват много различни основи за колиматор мерни прибори, но другите най-често срещани са следните:
