Trijicon RMR footprint стандарт

Trijicon RMR footprint standard

Кои колиматори ще работят с монтажа Trijicon? Ще можете ли да монтирате Holosun 507C на същата плочка като колиматорния мерен прибор Trijicon RMR? В тази статия разглеждаме пълната съвместимост на footprint-а.

Обяснение на съвместимостта на footprint

Какво означава „footprint“? Терминът footprint се отнася до структурата на гнездата и отворите за винтове в основата на оптичното устройство.

И какво означава, ако footprint-ите са съвместими? Всеки оптичен мерен прибор има някаква основа за монтаж. Основата се състои от щифтове на различни позиции и отвори за винтове, използвани за фиксиране на мерния прибор към монтажа.

Ако два мерни прибора използват една и съща монтажна основа, казваме, че споделят един и същ footprint. В тази статия показваме кои колиматори споделят един и същ footprint.

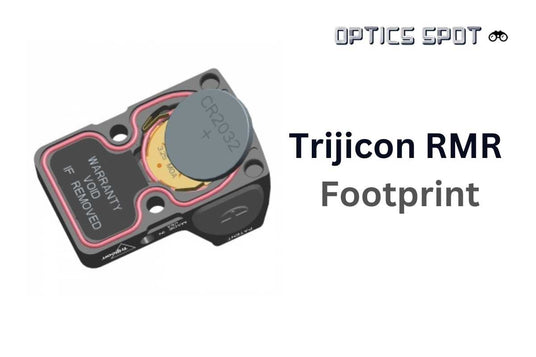

Trijicon RMR footprint pattern

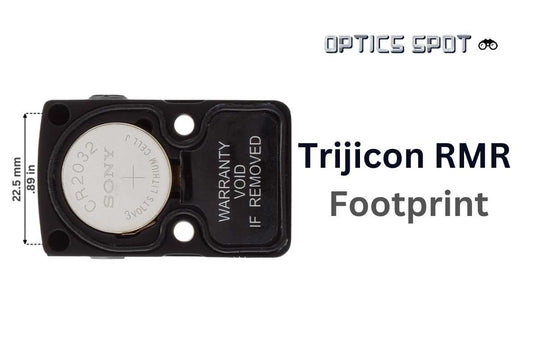

RMR footprint се състои от две гнезда отпред и два отвора за винтове в средата на мерника.

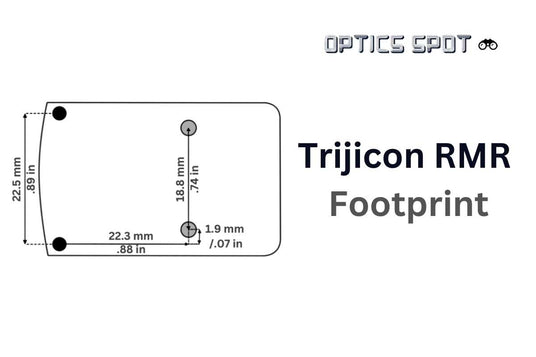

Предните гнезда са на разстояние 22,5 mm / 0.89 inches едно от друго, като всяко е разположено в ъгъла на предната част на мерника. Позицията на тези две гнезда съответства на позицията на щифтовете, които са върху монтажната повърхност на всеки монтаж за този стандарт.

Отворите за винтове са разположени приблизително в средата на оптичното устройство. Те служат за фиксиране на мерника към монтажа. Тези два отвора за винтове са на разстояние 18,8 mm / 0.74 inches един от друг.

Винтовете, които трябва да се използват за тези отвори, винаги са включени в комплекта с мерника.

Съвместими колиматори

RMR е един от най-разпространените footprint-и на пазара.

По-долу можете да намерите пълен списък с мерници, които ще работят с Trijicon footprint.

Trijicon RMR standard

ADE Advanced Optics

  • ADE Advanced Optics RD3-019 Stingray
  • ADE Advanced Optics RD3-020 Raptor
  • ADE Advanced Optics RD3-023 Valkyrie

Holosun

Osight

Redwin

  • Redwin Cobra 26x22 MTR

Riton

  • Riton X3 Tactix PRD

Spina

  • Spina BAT-24

Swampfox

  • Swampfox Justice RMR 1×27
  • Swampfox Liberty RMR 1×22
  • Swampfox Kingslayer

Trijicon

  • Trijicon RMR
  • Trijicon SRO

Vector Optics

Колиматори с Trijicon RMR footprint

Виж всички

Как да монтирате колиматор с Trijicon RMR footprint

Това зависи от това на какво устройство искате да го монтирате.

  • Ще го монтирате ли на picatinny mount? Тоест на оръжие, оборудвано с picatinny rail? Тогава трябва да потърсите picatinny mount с RMR footprint.
  • Или ще го монтирате на пистолет? И пистолетът ще бъде ли optics ready (със затвор на пистолета, изрязан за red dot). Тогава трябва да потърсите монтаж за колиматор с RMR footprint.
  • Или ще бъде стандартен пистолет без такъв изрез? Тогава трябва да потърсите оптична плочка с RMR footprint.

Други стандарти за footprint

Съществуват много различни основи за мерници с червена точка, но другите най-разпространени са следните:
